锥底仓
锥底仓广泛应用于小批量存储和快速的卸料要求，减少物料输送的能耗和人工成本
- 实荣的锥底仓和辅助设备都是可以特殊定制的。实荣生产不同规格的锥底仓，直径从3.67m到12.83m，容积最大做到2600m³
- 高品质的辅助配件保证了良好的防腐性能。您可根据当地环境选择不同镀锌量：275g/m2, 450g/m2, or 600g/m2
- 标准锥底角度的设计根据筒仓直径，储存粮食的特性和当地自然条件如风载，地震，雪载来设计

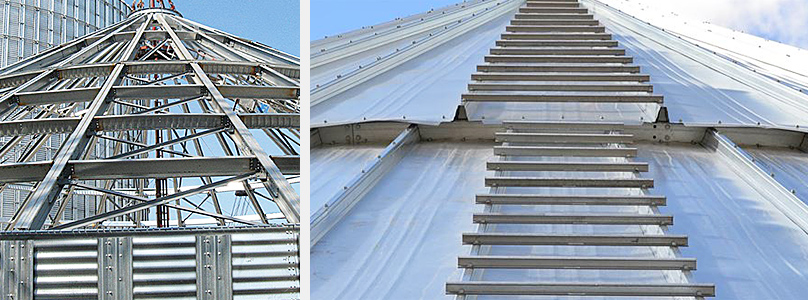

- 1.仓顶
- 仓顶的设计连接上下环梁和盖板，结构坚固，可以承受如雪灾等极端环境。

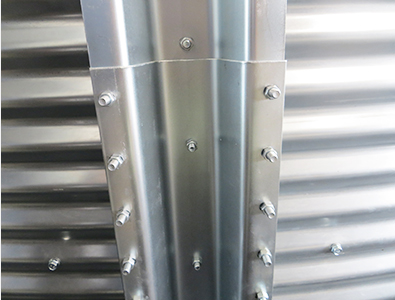

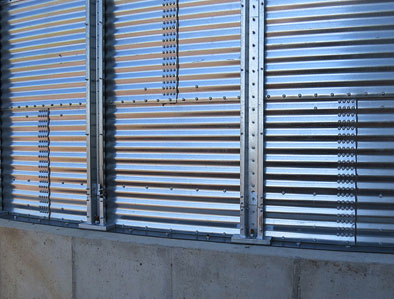

- 2.加强筋
- 实荣使用高强度加强筋（可以安装在筒仓内壁或外壁）使筒仓更加坚固，加强筋表面喷涂防锈漆，保证长时间不会腐蚀。

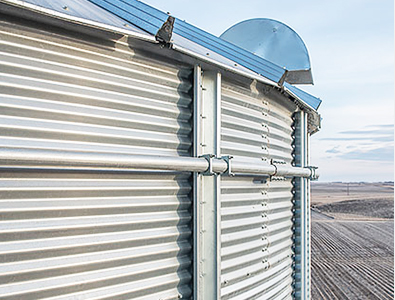

- 3.抗风环
- 抗风环用来加强筒仓的强度，对于高仓或者在筒仓的位置有强风的情况，挡风环可以有效地加强筒仓的负载能力，保证筒仓的坚固和安全。
- 4.高强螺栓
- 实荣使用8.8或10.9级的高强度热镀锌螺栓，完美地保障了筒仓的密封和坚固

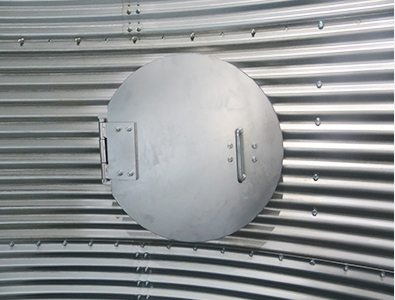

- 5.人孔
- 钢板仓有两个人孔。一个用来从仓顶进入，另一个通常位于仓底部的筒壁上，来让操作者进入筒仓清理粮食残余或进行其他维护操作。

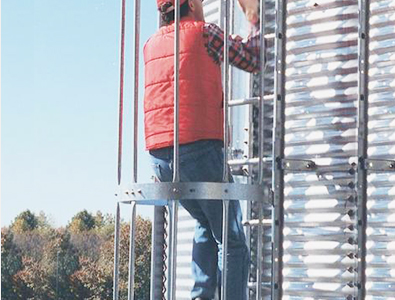

- 6.爬梯和休息平台
- 筒仓内外的爬梯和休息平台全部用喷有防锈漆的钢板。筒仓外部安全梯带有护栏，保护工人安全到达仓顶。筒仓较高时，安全平台在两梯之间交叉设置，可以让工人在向上攀登时休息

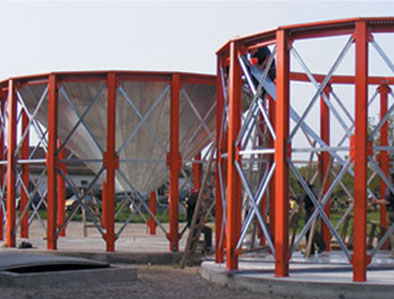

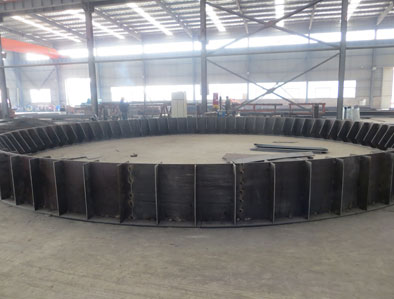

- 7. 环梁支撑结构
- 环梁支撑结构是为了最大程度的保证仓的荷载，尤其在遇到到抗风和抗震要求的时候。

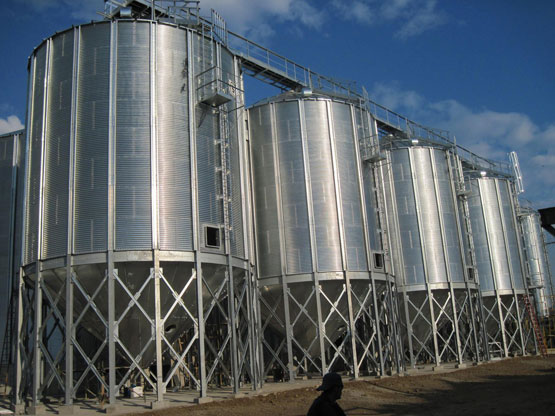

- 8. 锥底
- 实荣用加强环梁，支腿和拉撑来保证筒仓锥底的牢固性。这些结构加强了锥底的承载力和整个筒仓的结构强度

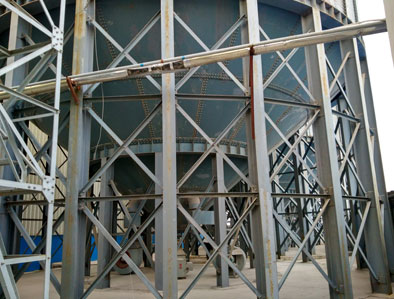

- 9. 支腿
- 带有拉撑的支腿采用高强度H型钢制造，支撑腿的数量根据筒仓的容量调整。
.jpg)

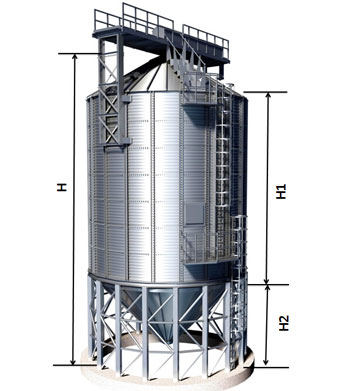

技术规格
| 直径 (m) |
型号 | 层数 | 体积 (m3) |
容量 (t) |
环梁高 H2(m) |
筒高 H1(m) |
总高 H(m) |
|
| 3.667 | TCZK03601 TCZK03602 TCZK03603 TCZK03604 TCZK03605 TCZK03606 TCZK03607 |
1 2 3 4 5 6 7 |
22 34 46 58 69 81 93 |
16 25 34 43 52 61 70 |
2.77 | 1.19 2.31 3.43 4.55 5.67 6.79 7.91 |
5.08 6.20 7.32 8.44 9.56 10.68 11.80 |
|
| 4.584 | TCZK04503 TCZK04504 TCZK04505 TCZK04506 TCZK04507 TCZK04508 TCZK04509 |
3 4 5 6 7 8 9 |
76 94 113 131 150 168 187 |
57 71 84 98 112 126 140 |
3.24 | 3.43 4.55 5.67 6.79 7.91 9.03 10.15 |
8.05 9.17 10.29 11.41 12.53 13.65 14.77 |
|
| 5.500 | TCZK05504 TCZK05505 TCZK05506 TCZK05507 TCZK05508 TCZK05509 TCZK05510 |
4 5 6 7 8 9 10 |
142 168 195 222 248 275 301 |
106 126 146 166 186 206 226 |
3.73 | 4.55 5.67 6.79 7.91 9.03 10.15 11.27 |
9.89 11.01 12.13 13.25 14.37 15.49 16.61 |
|
| 6.417 | TCZK06406 TCZK06407 TCZK06408 TCZK06409 TCZK06410 TCZK06411 TCZK06412 |
6 7 8 9 10 11 12 |
273 309 345 382 418 454 490 |
205 232 259 286 313 340 368 |
4.15 | 6.79 7.91 9.03 10.15 11.27 12.39 13.51 |
12.85 13.97 15.09 16.21 17.33 18.45 19.57 |
|
| 7.334 | TCZK07307 TCZK07308 TCZK07309 TCZK07310 TCZK07311 TCZK07312 TCZK07313 |
7 8 9 10 11 12 13 |
415 462 509 557 604 651 699 |
311 346 382 417 453 488 524 |
4.61 | 7.91 9.03 10.15 11.27 12.39 13.51 14.63 |
14.70 15.82 16.94 18.06 19.18 20.30 21.42 |
|
| 8.250 | TCZK08207 TCZK08208 TCZK08209 TCZK08210 TCZK08211 TCZK08212 TCZK08213 |
7 8 9 10 11 12 13 |
538 598 658 718 778 838 898 |
404 449 493 538 583 628 673 |
5.15 | 7.91 9.03 10.15 11.27 12.39 13.51 14.63 |
15.51 16.63 17.75 18.87 20.00 21.11 22.23 |
|
| 9.167 | TCZK09108 TCZK09109 TCZK09110 TCZK09111 TCZK09112 TCZK09113 TCZK09114 |
8 9 10 11 12 13 14 |
752 826 900 974 1048 1122 1196 |
564 619 675 730 786 841 897 |
5.50 | 9.03 10.15 11.27 12.39 13.51 14.63 15.75 |
17.24 18.36 19.48 20.60 21.72 22.84 23.96 |
|
| 10.084 | TCZK10008 TCZK10009 TCZK10010 TCZK10011 TCZK10012 TCZK10013 TCZK10014 |
8 9 10 11 12 13 14 |
931 1021 1110 1200 1289 1379 1468 |
698 766 833 900 967 1034 1101 |
6.00 | 9.03 10.15 11.27 12.39 13.51 14.63 15.75 |
18.01 19.13 20.25 21.37 22.49 23.61 24.73 |
|
| 11.000 | TCZK11009 TCZK11010 TCZK11011 TCZK11012 TCZK11013 TCZK11014 TCZK11015 |
9 10 11 12 13 14 15 |
1239 1346 1452 1558 1665 1771 1878 |
929 1009 1089 1169 1249 1328 1408 |
6.43 | 10.15 11.27 12.39 13.51 14.63 15.75 16.87 |
19.83 20.95 22.07 23.19 24.31 25.43 26.55 |
|
| 11.917 | TCZK11909 TCZK11910 TCZK11911 TCZK11912 TCZK11913 TCZK11914 TCZK11915 |
9 10 11 12 13 14 15 |
1481 1606 1731 1856 1981 2106 2231 |
1111 1204 1298 1392 1486 1579 1673 |
6.89 | 10.15 11.27 12.39 13.51 14.63 15.75 16.87 |
20.55 21.67 22.79 23.91 25.03 26.15 27.27 |
|
| 12.834 | TCZK12809 TCZK12810 TCZK12811 TCZK12812 TCZK12813 TCZK12814 TCZK12815 |
9 10 11 12 13 14 15 |
1749 1894 2039 2184 2329 2474 2618 |
1312 1420 1529 1638 1746 1855 1964 |
7.35 | 10.15 11.27 12.39 13.51 14.63 15.75 16.87 |
21.77 22.39 23.51 24.63 25.75 26.87 27.99 |
|
锥斗钢板仓
30° 仓顶
45° 锥斗
仓的出料高度根据不同项目需求
仓总容积包括仓顶容积，仓壁容积，锥斗容积
仓大小根据物料密度0.75吨每立方计算，仓的出料高度根据不同项目需求 *** 仓的出料高度根据不同项目需求设计
